Máquinas

Máquinas para Dobra.

Tecnologia de Ponta em Corte e Dobra de Chapas.

Máquina Dobradeira Elétrica
Série PE

Máquina de dobra elétrica servoassistida de alta velocidade e eficiência, com operação humanizada;
Alta velocidade e precisão, sendo a melhor escolha para dobrar peças pequenas e médias;
Sem óleo, baixo consumo e menos manutenção.

Ver mais detalhes!

Máquina Dobradeira Híbrida
Série da PD

O sistema Servo Híbrido é um inovador acionamento servoassistido para prensas dobradeiras, permitindo controlar com precisão o movimento do êmbolo utilizando a mínima quantidade de óleo e energia;
Menos desperdício, menos manutenção.

Ver mais detalhes!

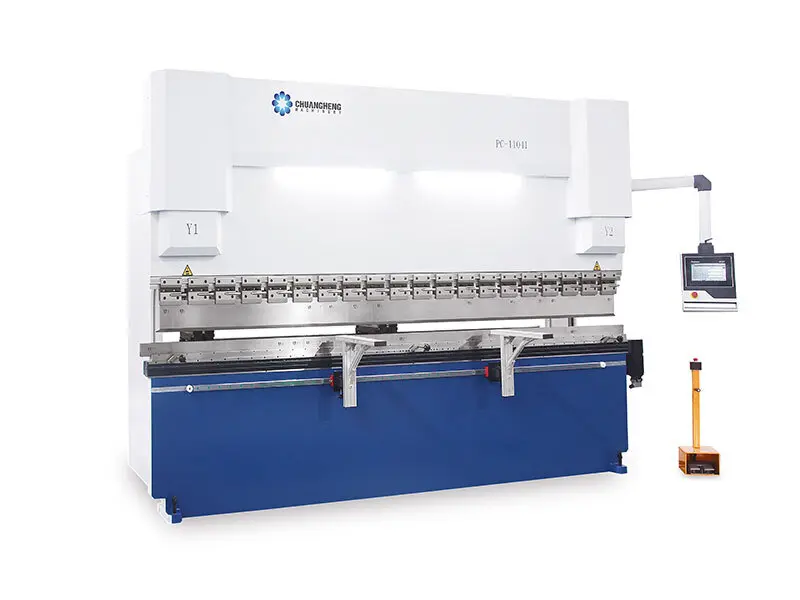

Máquina Dobradeira CNC
Série PB

Excelente prensa dobradeira para realizar dobras de alta qualidade e trabalhos impecáveis;
O corpo e a viga superior, feitos de estruturas de aço, foram projetados com base em critérios de mínima deformação e resistência otimizada.

Ver mais detalhes!

Máquina Dobradeira CNC
Série PA

Máximo desempenho da máquina e alta precisão de dobra proporcionados por cilindros hidráulicos sincronizados, controlados por CNC, com montagem em condições ideais, utilizando bloco hidráulico de alta qualidade, válvulas proporcionais e escalas lineares.

Ver mais detalhes!

Dobradeira CNC para Alta Capac. e Oper. Tandem Série PB

As prensas dobradeiras Tandem são ideais para dobrar peças longas ou largas. O sistema Tandem permite que as duas máquinas operem de forma independente ou em conjunto, proporcionando resultados mais rápidos do que uma prensa dobradeira convencional de grande porte.

Ver mais detalhes!

Máquina Centro de Dobra da
Série FBA

Interface de operação homem-máquina totalmente touchscreen, com sistema CNC poderoso;
Fixação confiável por servo mecânico, dispositivo de posicionamento flexível e alta adaptabilidade;
Design de aparência com estilo simples, bonito e elegante.

Ver mais detalhes!

Máquinas

Máquinas de Corte a Laser e Hidráulicas.

Tecnologia Industrial que Transforma Resultados.

Máq. de Corte a Laser de Fibra c/ Mesa de Troca Série L

Mesa de transferência tipo alta e baixa;
Economize tempo de carga e descarga;
Qualidade e suporte técnico.

Ver mais detalhes!

Máq. de Corte a Laser de Mesa Única Série LS

Máquina de corte a laser de plataforma única 1500-6000;
Vários modelos para seleção.

Ver mais detalhes!

Máquina Guilhotina da
Série CHG

Design estável;
Relação ótima de parâmetros;
Controle de precisão excelente.

Ver mais detalhes!

Máq. Guilhotina de Viga Oscilante
Série CHS

Design estável;
Relação ótima de parâmetros;
Controle de precisão excelente.

Ver mais detalhes!

Tire suas dúvidas

Ficou com Alguma Dúvida?

Entre em contato agora mesmo pelo WhatsApp e tire suas dúvidas ou agende uma visita para conhecer mais sobre nossas Máquinas de Dobra e Corte!

Chamar no WhatsApp Agora!

Funcionamento: Segunda-feira à Sexta-feira, de 8H às 18H. Exceto feriados.

Descrição:

Máquina de dobra servoelétrica eficiente, de alta velocidade e humanizada;
Alta velocidade e precisão, a melhor escolha para dobrar peças pequenas e médias;
Sem óleo, baixo consumo de energia, menos manutenção, máquina mais estável e confiável;
Comparada à máquina eletro-hidráulica, a economia de energia geral é superior a 30%, e o custo de uso é menor;
Comparada à máquina eletro-hidráulica, a eficiência geral é aumentada em mais de 40% (sob condições de trabalho especificadas).

Aplicações:

Indústria de Elevadores;
Hotel de Alto Padrão;
Fachada de Edifício;
Quadro Elétrico;
Chapas Metálicas;
Cozinha e Banheiro.

Características:

Desempenho:

O sistema CNC EP adota uma plataforma de desenvolvimento de sistema CNC de alto nível e algoritmos avançados específicos para dobra de chapas metálicas e controle de movimento.

Especificações Técnicas:

Modelo	Força flexão (KN)	Comp. dobra (mm)	Dist. entre montantes (mm)	Profund. garganta (mm)	Curso de arlete (mm)	Alt. de abertura (mm)	Ram max.speed Iminente	Ram max.speed Trabalhando	Ram max.speed Retornando	Potência principal (KW)	Dimensão (CxLxA) em mm	Peso (Kg)
PE-3513	30	1360	1240	270	180	460	200	5-30	200	11	1800x1700x2500	5500
PE-6020	40	2000	1900	350	180	460	200	5-30	200	16	2500x1800x2550	7000
PE-8025	50	2500	2380	400	180	460	200	5-30	200	21	3100x1900x2600	8500

Descrição:

O sistema servo híbrido é uma unidade de acionamento inovadora para prensas dobradeiras, permitindo controlar com precisão o movimento do êmbolo utilizando uma quantidade mínima de óleo e energia;
Menos desperdício, menos manutenção;
Alta performance;
50% menos energia para o mesmo trabalho;
Mais de 30% de produtividade a mais.

Aplicações:

Indústria de Elevadores;
Hotel de Luxo;
Fachada de Edifício;
Painel Elétrico;
Chapas Metálicas;
Cozinha e Banheiro.

Características:

Y1, Y2, X R+V CNC 4+1 Eixos;
Unidade de Controle CNC DA53T;
Precisão ±0,03 Motor SERVO para trena traseira X=600 mm;
Suporte rápido para ferramenta de punção Promecam;
Braços deslizantes de apoio frontal para chapa;
Mesa especial de fundo estreito CHUANGHENG (tipo europeu) com compensação motorizada de arqueamento;
Escalas ópticas Fargo;
Conjunto padrão de 1 conjunto de ferramentas de punção e matrizes;
Painel elétrico com componentes Schneider;
Sistema hidráulico Hoerbiger (HAWEI);
Iluminação LED no RAM.

Desempenho:

O software CAE SOLIDWORKS é utilizado como método para analisar a construção estática linear, tensões e deformações para as estruturas das prensas dobradeiras. Assim, para estruturas complicadas, carregamentos altamente complexos, modelagem transitória e combinação dos itens acima, a Análise por Elementos Finitos (FEA) faz sentido.

Especificações Técnicas:

Modelo	Força flexão (KN)	Comp. dobra (mm)	Dist. entre montantes (mm)	Profund. garganta (mm)	Curso de arlete (mm)	Alt. de abertura (mm)	Ram max.speed Iminente	Ram max.speed Trabalhando	Ram max.speed Retornando	Potência principal (KW)	Vol. tanque óleo (L)	Dimensão (CxLxA) em mm	Peso (Kg)
PD-11032	1100	3200	2700	450	200	480	200	5.0-15	200	5.5x2	60x2	3600x2300x2900	8600
PD-17041	1700	3600	3600	450	200	480	180	5.0-12	180	11.0x2	90x2	3600x2350x3050	13500

Descrição:

Ótima prensa dobradeira para realizar dobras de excelência e trabalhos impecáveis;
Corpo e viga superior feitos de construções de aço, projetados com o critério de mínima deformação e máxima resistência.

Aplicações:

Indústria de Elevadores;
Hotel de Luxo;
Fachada de Edifício;
Painel Elétrico;
Chapas Metálicas;
Cozinha e Banheiro.

Características:

Desempenho:

Especificações Técnicas:

Modelo	Força flexão (KN)	Comp. dobra (mm)	Dist. entre montantes (mm)	Profund. garganta (mm)	Curso de arlete (mm)	Alt. de abertura (mm)	Ram max.speed Iminente	Ram max.speed Trabalhando	Ram max.speed Retornando	Potência principal (KW)	Vol. tanque óleo (L)	Dimensão (CxLxA) em mm	Peso (Kg)
PB-301050	300	1050	900	200	150	430	180	14	150	4	100	1400x1500x2245	2300
PB-4013	400	1300	1050	270	150	430	190	14	160	4	120	1700x1500x2245	2700
PB-5015	500	1500	1200	270	150	430	190	12	160	5.5	200	1900x1600x2600	5500
PB-7020	700	2000	1700	320	150	430	200	12	140	5.5	300	2500x1600x2700	4500
PB-8025	800	2500	1700	320	150	430	200	12	140	5.5	300	2800x1600x2700	5800
PB-11025	1100	2500	2100	400	200	480	200	10	130	7.5	300	2900x1800x2750	7000
PB-11032	1100	3200	2700	400	200	480	200	10	130	7.5	400	3600x1800x2700	7600
PB-11041	1100	4100	3600	400	200	480	200	10	130	7.5	400	4500x1800x2800	10000
PB-13032	1300	3200	2700	400	200	480	200	10	130	7.5	400	3600x1800x2700	9000
PB-13041	1300	4100	3600	400	200	480	200	10	120	7.5	400	4500x1800x2800	11500
PB-13045	1300	4500	4050	400	200	480	200	10	120	7.5	400	4900x1800x2800	11800
PB-13051	1300	5100	4300	400	200	480	180	10	120	7.5	400	5400x1800x2980	14000
PB-17032	1700	3200	2700	400	200	480	160	10	120	11	350	3600x1800x2700	11500
PB-17041	1700	4100	3600	400	200	480	160	10	120	11	350	4500x1800x2800	12800
PB-17051	1700	5100	4300	400	200	480	150	9	130	11	350	5400x1800x2900	15200
PB-17061	1700	6100	5000	400	200	480	150	9	100	15	400	6500x1900x3450	21000
PB-22032	2200	3200	2700	400	200	480	140	10	110	11	350	3600x2000x2900	12000
PB-22041	2200	4100	3600	400	200	480	140	9	100	11	400	4500x2000x2950	13000
PB-22041	2200	4100	3600	400	200	480	140	9	100	11	400	4500x2000x2950	13000
PB-22051	2200	5100	4300	400	200	480	120	10	95	11	400	5400x2000x3200	15500
PB-22061	2200	6100	5000	400	200	480	120	10	95	15	500	6400x2000x3350	23000
PB-25032	2500	3200	2700	400	250	530	140	9	100	15	400	3600x2000x2920	14400
PB-25041	2500	4100	3300	400	250	530	140	9	100	15	400	4500x2000x2980	18000
PB-25051	2500	5100	4300	400	250	530	140	9	100	15	400	5400x2000x3200	23000
PB-25061	2500	6100	5000	400	250	530	130	9	100	18.5	500	6400x2000x3350	28500
PB-25071	2500	7100	5900	400	250	530	130	9	100	22	600	7400x2200x3500	30000
PB-32032	3200	3200	2700	400	300	580	150	9	95	22	400	3600x2100x3150	18500
PB-32041	3200	4100	3300	400	300	580	130	9	90	22	500	4500x2100x3200	21000
PB-32051	3200	5100	4300	400	300	580	120	9	90	22	500	5500x2200x3450	27500
PB-32061	3200	6100	5000	400	300	580	120	9	90	30	600	6500x2200x3800	32000
PB-32071	3200	7100	5900	400	300	580	120	9	90	30	600	7600x2200x4000	34000

Descrição:

Desempenho máximo da máquina e alta precisão de dobra proporcionados por cilindros hidráulicos sincronizados, controle CNC e montagem em condições ideais, resultando em um bloco hidráulico de alta qualidade, válvulas proporcionais e escalas lineares.

Aplicações:

Indústria de Elevadores;
Hotel de Alto Padrão;
Fachada de Edifício;
Painel Elétrico;
Chapas Metálicas;
Cozinha e Banheiro.

Características:

Y1, Y2, X, R CNC de 4 Eixos;
Unidade de Controle CNC CHUANGHENG;
Precisão de ±0,03 mm com servo motor e batente traseiro X = 600 mm;
Suporte para ferramentas de punção de engate rápido;
Braços frontais deslizantes de suporte para chapa;
Escalas lineares ópticas GIVI;
Mesa inferior estreita especial CHUANGHENG (tipo europeu);
Mesa de compensação de arqueamento motorizada (L ≥ 1500 mm);
Conjunto padrão de 1 jogo de ferramentas de punção e matrizes;

Desempenho:

O software CAE SOLIDWORKS é utilizado como método para analisar a construção estática linear, as tensões e a deformação das estruturas de prensas dobradeiras. Assim, para estruturas complexas, cargas altamente sofisticadas, modelagem transitória e a combinação desses fatores, a Análise de Elementos Finitos (FEA) se torna uma abordagem eficaz.

Especificações Técnicas:

Modelo	Força flexão (KN)	Comp. dobra (mm)	Dist. entre montantes (mm)	Profund. garganta (mm)	Curso de arlete (mm)	Alt. de abertura (mm)	Ram max.speed Iminente	Ram max.speed Trabalhando	Ram max.speed Retornando	Potência principal (KW)	Vol. tanque óleo (L)	Dimensão (CxLxA) em mm	Peso (Kg)
PA-301050	300	1050	900	200	150	410	180	14	150	4	100	1400x1500x2245	2000
PA-4013	400	1300	1050	270	150	430	180	14	160	4	120	1700x1500x2245	2300
PA-5015	500	1500	1200	270	150	430	180	12	160	5.5	200	1900x1500x2350	3100
PA-7020	700	2000	1700	320	150	430	180	12	140	5.5	300	2500x1600x2700	3850
PA-8025	800	2500	1700	320	150	430	180	12	140	5.5	300	2800x1600x2700	4950
PA-11025	1100	2500	2100	400	200	480	180	10	130	5.5	300	2900x1800x2750	6000
PA-11032	1100	3200	2700	400	200	480	180	10	130	7.5	300	3600x1800x2700	6500
PA-11041	1100	4100	3600	400	200	480	180	10	130	7.5	300	4500x1800x2800	8500
PA-13032	1300	3200	2700	400	200	480	160	10	130	7.5	300	3600x1800x2700	7700
PA-13041	1300	4100	3600	400	200	480	180	10	120	7.5	300	4500x1800x2800	9800
PA-13045	1300	4500	4050	400	200	480	160	10	120	7.5	400	4900x1800x2800	10000
PA-13051	1300	5100	4300	400	200	480	180	10	120	7.5	300	5400x1800x2980	12000
PA-17032	1700	3200	2700	400	200	480	160	10	120	11	350	3600x1800x2700	9800
PA-17041	1700	4100	3600	400	200	480	160	10	120	11	350	4500x1800x2800	10900
PA-17051	1700	5100	4300	400	200	480	150	9	130	11	350	5400x1800x2900	13000
PA-17061	1700	6100	5000	400	200	480	150	9	100	15	400	6500x1900x3450	18000
PA-22032	2200	3200	2700	400	200	480	140	10	110	11	350	3600x2000x2900	10500
PA-22041	2200	4100	3600	400	200	480	140	9	100	11	400	4500x2000x2950	11000
PA-22051	2200	5100	4300	400	200	480	120	10	95	11	400	5400x2000x3200	13200
PA-22061	2200	6100	5000	400	200	480	120	10	95	15	500	6400x2000x3350	19600
PA-25032	2500	3200	2700	400	250	530	140	9	100	15	400	3600x2000x2920	12300
PA-25041	2500	4100	3300	400	250	530	140	9	100	15	400	4500x2000x2980	15300
PA-25051	2500	5100	4300	400	250	530	140	9	100	15	400	5400x2000x3200	19600
PA-25061	2500	6100	5000	400	250	530	130	9	100	18.5	500	6400x2000x3350	24300
PA-25071	2500	7100	5900	400	250	530	130	9	100	22	600	7400x2200x3500	25500
PA-32032	3200	3200	2700	400	300	580	150	9	95	22	400	3600x2100x3150	15800
PA-32041	3200	4100	3300	400	300	530	130	9	90	22	500	4500x2100x3200	17800
PA-32051	3200	5100	4300	400	300	580	120	9	90	22	500	5500x2200x3450	23400
PA-32061	3200	6100	5000	400	300	580	120	9	90	30	600	6500x2200x3800	27200
PA-32071	3200	7100	5900	400	300	580	120	9	90	30	600	7600x2200x4000	28900

Descrição:

As prensas dobradeiras tandem são ideais para dobrar peças longas ou largas. O sistema tandem permite que as duas máquinas operem de forma independente ou em conjunto, proporcionando resultados mais rápidos e melhores do que uma prensa dobradeira grande convencional.
As vantagens da prensa dobradeira tandem CHUANGHENG permitem economizar tempo e alcançar maior eficiência em comparação com a dobra realizada por máquinas menores.

Aplicações:

Indústria de Elevadores;
Hotel de Alto Padrão;
Fachada de Edifício;
Painel Elétrico;
Chapas Metálicas;
Cozinha e Banheiro.

Características:

Y1, Y2, X, R + V CNC de 4+1 eixos;
Unidade de Controle CNC DELEM 53T;
Precisão de ±0,03 mm com servo motor e batente traseiro X = 600 mm;
Suporte para ferramentas de punção de engate rápido ou de alta resistência;
Braços frontais de suporte para chapa de alta resistência;
Mesa grande com compensação de arqueamento motorizada;
Escalas ópticas Fargo;
Conjunto padrão de 1 jogo de ferramentas de punção e matrizes;
Gabinete elétrico com componentes Schneider;
Iluminação em LED no RAM.

Desempenho:

O software CAE SOLIDWORKS é utilizado como método para analisar a construção estática linear, as tensões e a deformação das estruturas de prensas dobradeiras. Para estruturas complexas, cargas altamente sofisticadas, modelagem transitória e a combinação desses fatores, a Análise de Elementos Finitos (FEA) é a abordagem mais adequada.

Especificações Técnicas:

Modelo	Força flexão (KN)	Comp. dobra (mm)	Dist. entre montantes (mm)	Profund. garganta (mm)	Curso de arlete (mm)	Alt. de abertura (mm)	Ram max.speed Iminente	Ram max.speed Trabalhando	Ram max.speed Retornando	Potência principal (KW)	Vol. tanque óleo (L)	Dimensão (CxLxA) em mm	Peso (Kg)
PB-40041	4000	4100	3300	400	300	580	100	8	90	30	800	4600x2200x3400	26000
PB-40051	4000	5100	4300	400	300	580	100	8	80	30	800	5600x2200x4100	32500
PB-40061	4000	6100	5000	500	300	580	90	8	80	30	800	6600x2200x4100	37000
PB-50041	5000	4100	3300	400	300	580	90	8	80	37	800	4600x2200x3600	31000
PB-50051	5000	5100	4100	500	300	580	80	8	70	37	800	5600x2300x4200	37000
PB-50061	5000	6100	5000	500	300	580	90	9	85	37	800	6600x2300x4200	49000
PB-50081	5000	8100	6500	400	300	580	90	8	70	37	1000	8600x2300x4500	65000
PB-60041	6000	4100	3300	500	350	630	80	8	80	45	1000	4600x2500x4200	40000
PB-60051	6000	5100	4300	500	350	630	80	8	70	45	1000	5600x2500x4200	51000
PB-60061	6000	6100	5000	500	350	630	80	8	70	45	1000	6600x2500x4400	56000
PB-60081	6000	8100	6500	600	350	630	80	8	70	45	1400	8600x2500x4500	70000
PB-80061	8000	6100	5000	600	400	630	80	8	70	75	1400	6600x2900x4900	75000
PB-80081	8000	8100	6500	600	400	680	90	9	80	75	1600	8600x2900x5300	90000
PB-100061	10000	6100	5000	650	400	1400	90	9	80	90	1400	6600x3000x5300	88000
PB-100081	10000	8100	6500	600	400	680	90	8	70	90	1600	6600x3200x5800	106000
PB-120061	12000	6100	5200	600	400	680	80	8	70	90	1600	6600x3200x5800	95000
PB-120081	12000	8100	6500	600	400	680	80	8	70	90	2000	8600x3200x6100	116000
PB-1200120	12000	12000	9500	600	400	720	80	8	70	90	2000	12600x3200x7100	198000

Descrição:

O design e a fabricação são baseados em confiabilidade, durabilidade e precisão.
As máquinas são fáceis de usar e são construídas para estar prontas para servir por muitos anos.
Qualidade e suporte de serviço são considerados como um princípio.

Aplicações:

Indústria de Elevadores;
Hotel de Alto Padrão;
Fachada de Edifício;
Painel Elétrico;
Chapas Metálicas;
Cozinha e Banheiro.

Características:

Y1, Y2, X, R + V CNC de 4+1 eixos;
Curso de 250 mm, profundidade de garganta de 550 mm;
Unidade de Controle CNC DA53T;
Precisão de ±0,03 mm com servo motor e batente traseiro X = 600 mm;
Suporte para ferramentas de punção Promecam de engate rápido;
Braços deslizantes de suporte para chapa frontal;
Mesa inferior estreita (tipo europeu) com compensação de arqueamento motorizada;
Escalas lineares ópticas Fargo;
Conjunto padrão de 1 jogo de ferramentas de punção e matrizes;
Iluminação em LED no RAM.

Desempenho:

Análise de Tensão e Análise de Elementos Finitos. O software CAE SOLIDWORKS é utilizado como método para analisar a construção estática linear, as tensões e a deformação das estruturas de prensas dobradeiras. Para estruturas complexas, cargas altamente sofisticadas, modelagem transitória e a combinação desses fatores, a Análise de Elementos Finitos (FEA) é a abordagem mais adequada.

Especificações Técnicas:

Modelo	Força flexão (KN)	Comp. dobra (mm)	Dist. entre montantes (mm)	Profund. garganta (mm)	Curso de arlete (mm)	Alt. de abertura (mm)	Ram max.speed Iminente	Ram max.speed Trabalhando	Ram max.speed Retornando	Potência principal (KW)	Vol. tanque óleo (L)	Dimensão (CxLxA) em mm	Peso (Kg)
PC-11041	1100	4100	3600	550	250	530	200	12	140	8.7	400	4500x1800x2800	11000
PC-13041	1300	4100	2700	550	250	530	200	12	140	8.7	400	4500x1800x2800	12500
PC-13045	1300	4500	4050	550	250	530	200	11	130	8.7	400	4900x1800x2800	12800
PC-17041	1700	4100	3600	550	250	530	160	12	130	10.8	400	4500x1800x2800	13300
PC-17051	1700	5100	4300	550	250	530	160	10	120	10.8	500	5400x1800x2900	15700
PC-17061	1700	6100	5000	550	250	530	160	10	120	10.8	700	6500x1900x3450	21500
PC-22041	2200	4100	3600	550	250	530	140	10	120	13.2	400	4500x2000x2950	13500
PC-22051	2200	5100	4300	550	250	530	140	10	110	13.2	500	5400x2000x3200	16000
PC-22061	2200	6100	5000	550	250	530	140	10	110	13.2	700	6400x2000x3350	23500

Descrição:

Mesa de transferência tipo alta e baixa;
Economize tempo de carga e descarga.

Aplicações:

Indústria de Elevadores;
Hotel de Alto Padrão;
Fachada de Edifício;
Painel Elétrico;
Chapas Metálicas para Cozinha e Banheiro.

Características:

Plataformas duplas de troca;
Vários modelos para seleção, alta potência refere-se a 30.000W ou mais;
Precisão de posicionamento de até ±0,03mm/m;
Perfuração em cinco estágios e corte com acabamento perfeito.

Desempenho:

A estrutura de aço de todas as máquinas passa por um processo de recozimento a mais de 600°C para alívio de tensões, garantindo durabilidade por anos de uso intenso sem deformações. Vantagens: Base extremamente rígida e estável; Soldagem elétrica de alta precisão e; Uso de máquinas de mandrilamento de alta tecnologia para peças de precisão extrema.

Especificações Técnicas:

Modelo	Formato de proc.(Comp. x Larg.) mm	Curso do eixo X	Curso do eixo Y	Curso do eixo Z	Precisão de posic. repetitivo	Vel. máx. de interpolação
4020	4000mm×2000mm	4020mm	2020mm	200mm	±0.02mm/m	120m/min
6020	6000mm×2000mm	6020mm	2020mm	200mm	±0.02mm/m	120m/min
6025	6100mm×2600mm	6120mm	2620mm	200mm	±0.02mm/m	120m/min
8025	8100mm×2600mm	8120mm	2620mm	260mm	±0.02mm/m	120m/min
2512	12200mm×2600mm	12220mm	2620mm	260mm	±0.02mm/m	120m/min
3012	12200mm×3090mm	12220mm	3110mm	260mm	±0.02mm/m	120m/min

Descrição:

Máquina de corte a laser de plataforma única 1500-6000;
Vários modelos para seleção;
Precisão de posicionamento de até ±0,03mm/m;
Formato de processamento variando de 3000×1500mm a 8000×2500mm.

Aplicações:

Indústria de Elevadores;
Hotel de Alto Padrão;
Fachada de Edifício;
Painel Elétrico;
Chapas Metálicas para Cozinha e Banheiro.

Características:

Estrutura de base extremamente rígida e estável;
Soldagem elétrica de alta precisão;
Utilização de máquinas de mandrilamento de alta tecnologia para fabricação de peças com precisão extrema.

Desempenho:

A estrutura da máquina de corte a laser passa por um processo de tratamento térmico para alívio das tensões de soldagem;
As estruturas da CHUANGHENG são usinadas em centros de usinagem CNC de 5 eixos, com fixação por referência única. Isso garante o paralelismo de todos os eixos e a precisão das superfícies da máquina, proporcionando alta exatidão e longa vida útil ao equipamento.

Especificações Técnicas:

Modelo	Potência	Área de trabalho (C×L)	Precisão de posic. dos eixos X/Y
CHL-LS4020	1500W-6000W	4000*2000mm	±0.03mm/m
CHL-LS6025	1500W-6000W	6000*2500mm	±0.03mm/m

Descrição:

Interface de operação homem-máquina totalmente touchscreen, com sistema CNC poderoso;
Fixação confiável por servo mecânico, dispositivo de posicionamento flexível e alta adaptabilidade;
Design de aparência com estilo simples, bonito e elegante;
Economia de energia, proteção ambiental, baixo consumo e baixo nível de ruído.

Aplicações:

Indústria de Elevadores;
Hotel de Alto Padrão;
Fachada de Edifício;
Painel Elétrico;
Chapas Metálicas para Cozinha e Banheiro.

Características:

O custo de manutenção é 65% inferior ao das dobradeiras hidráulicas tradicionais;
O consumo de energia e as emissões de CO₂ são reduzidos em 64% em comparação com soluções hidráulicas;
A produtividade é maximizada mesmo sem a necessidade de um operador altamente especializado. Em comparação com dobradeiras manuais e mecânicas, reduz os custos com mão de obra e aumenta os lucros.

Desempenho:

Excelente precisão nas dobras e alta qualidade de acabamento superficial, além de grande repetibilidade. Especialmente indicada para produções variadas, em tempo real e com foco em processos enxutos;
Ao contrário das dobradeiras manuais, que exigem operação próxima à área de trabalho, este equipamento permite o manuseio das peças a partir de uma bancada externa, garantindo maior segurança para os operadores.

Especificações Técnicas:

Modelo	Comp. diag. máx. da chapa (mm)	Dobra máx. (mm)	Altura máx. de dobra (mm)	Espessura máx. da chapa (mm²)	Espessura mín. da chapa (mm)	Eixo servo	Potência total (KW)	Dimensões C×L×A (mm)	Peso da máquina (Kg)
FBA1250(Vácuo de sucção)	1600	1250	165	1.2 \| 0.8 \| 2.0	0.5	9	15	3200×2200×2450	9500
FBA1500	1850	1500	165	1.2 \| 0.8 \| 2.0	0.5	13	20	4300×2300×2450	10000
FBA1530	1850	1530	300	1.2 \| 0.8 \| 2.0	0.5	13	20	4300×2300×2600	10000
FBA2000	2400	2000	165	2 \| 1.2 \| 3	0.5	13	30	4500×2800×2800	14000
FBA2500	2800	2500	165	2 \| 1.2 \| 3	0.5	13	35	5400×3500×2900	18800
FBA3000	3400	3000	165	1.5 \| 1 \| 2.5	0.5	14	45	6500×4000×3000	22400
FBA4000	4250	4000	165	2 \| 1.2 \| 3	0.5	16	60	7500×5200×3100	28500

Descrição:

Design estável;
Relação ótima de parâmetros;
Controle de precisão excelente.

Aplicações:

Indústria de Elevadores;
Hotel de Alto Padrão;
Fachada de Edifício;
Painel Elétrico;
Chapas Metálicas para Cozinha e Banheiro.

Características:

Tesouras para chapas finas;
Estrutura totalmente soldada em chapa de aço, com quadro espesso, boa rigidez e alta capacidade de absorção de impactos;
Excelente custo-benefício, com tecnologia de ponta, garantia de qualidade e durabilidade.

Desempenho:

O software CAE SOLIDWORKS realiza a análise estática linear, de tensões e deformações em estruturas de dobradeiras e máquinas de corte a laser;
A Análise por Elementos Finitos (FEA) é especialmente útil para estruturas complexas, cargas altamente variáveis, modelagens transitórias e combinações desses fatores.

Especificações Técnicas:

Modelo	Espessura máx. de corte (mm)	Larg. máx. de corte (mm)	Nº de golpes/min. (min)	Curso med. traseiro (mm)	Curso frontal (mm)	Ângulo de corte º	Peso aprox. (Kg)	Pot. motor principal (KW)	Dimensões (C×L×A) (mm)
CHG-6×2500	6	2500	8-12	10-800	800	0.5-1.5	5500	7.5	3200×1800×2050
CHG-6×3200	6	3200	8-12	10-800	800	1.5	6400	7.5	3800×1800×2050
CHG-6×4000	6	4000	8-12	10-800	800	0.5-1.5	9000	7.5	4600×1970×2050
CHG-6×5000	6	5000	8-10	10-800	1000	0.5-1.5	14000	7.5	5600×2400×2450
CHG-6×6000	6	6000	8-10	10-800	1000	0.5-1.5	18000	7.5	6600×2400×2450
CHG-8×2500	8	2500	8-12	10-800	800	0.5-1.5	7000	11	3200×2000×2100
CHG-8×3200	8	3200	8-10	10-800	800	0.5-1.5	7800	11	3800×2000×2200
CHG-8×4000	8	4000	8-12	10-800	800	0.5-1.75	9800	11	4600×1970×2050
CHG-8×5000	8	5000	7-9	10-800	1000	0.5-1.5	18000	22	5600×2400×2450
CHG-8×6000	8	6000	7-9	10-800	1000	0.5-2	22000	22	5700×2400×2550
CHG-10×2500	10	2500	8-10	10-800	800	0.5-2	8500	18.5	3200×2000×2200
CHG-10×3200	10	3200	8-10	10-800	800	0.5-2.5	9500	18.5	3800×2400×2600
CHG-10×4000	10	4000	8-10	10-800	800	0.5-2.5	13000	18.5	4600×1970×2350
CHG-12×2500	12	2500	9-12	10-800	1000	0.5-2.5	9000	18.5	3200×2200×2400
CHG-12×3200	12	3200	8-12	10-800	800	0.5-2	10000	18.5	3800×2200×2450
CHG-12×4000	12	4000	8-10	10-800	800	0.5-2	15000	18.5	4600×2300×2450
CHG-12×5000	12	5000	6-8	10-900	800	0.5-2	24000	18.5	5600×2400×2550
CHG-12×6000	12	6000	6-8	10-800	1000	0.5-2	28000	18.5	6800×2450×2550
CHG-16×2500	16	2500	8-10	10-800	1000	0.5-2.5	11500	22	3200×2200×2400
CHG-16×3200	16	3200	8-10	10-800	800	0.5-2.5	12800	22	3800×2200×2650
CHG-16×4000	16	4000	6-9	10-900	800	0.5-1.5	17800	22	4600×2300×2650
CHG-16×5000	16	5000	5-7	10-800	800	1.5-3	28000	22	5600×2400×2850
CHG-20×2500	20	2500	6-9	10-800	800	0.5-2.5	14200	30	3200×2200×2400
CHG-20×3200	20	3200	6-9	10-800	800	0.5-2.5	16000	30	3800×2200×2650
CHG-20×4000	20	4000	6-9	10-800	1000	0.5-2.5	26000	30	4600×2300×2850
CHG-20×5000	20	5000	4-6	10-800	1000	1.5-3.5	33000	30	5600×2400×2950
CHG-20×6000	20	6000	4-6	10-800	1000	1.5-3.5	44000	30*2	6800×2450×3050
CHG-25×2500	25	2500	6-9	10-800	800	0.5-2.5	20000	45	3300×2500×2900
CHG-25×3200	25	3200	6-9	10-800	1000	0.5-2.5	22000	45	4200×2500×3200
CHG-25×4000	25	4000	6-9	10-800	1000	0.5-2.5	37000	55	4980×2650×2700

Descrição:

Design estável;
Proporção ótima de parâmetros;
Controle de precisão excelente.

Aplicações:

Indústria de Elevadores;
Hotel de Alto Padrão;
Fachada de Edifício;
Painel Elétrico;
Chapas Metálicas para Cozinha e Banheiro.

Características:

Tesoura universal para chapas;
Folga de corte ajustável manualmente, operação simples e alta eficiência de corte;
Estrutura totalmente soldada em chapa de aço, com quadro espesso, boa rigidez e excelente absorção de impacto.
Dispositivo de proteção de segurança.

Desempenho:

O software CAE SOLIDWORKS realiza análises de construção estática linear, tensões e deformações em estruturas de dobradeiras e máquinas de corte a laser;
Por isso, a Análise por Elementos Finitos (FEA) é especialmente adequada para estruturas complexas, cargas altamente variáveis, modelagem transitória e combinações desses fatores.

Especificações Técnicas:

Modelo	Espessura máx. de corte (mm)	Comp. máx. de corte (mm)	Curso med. traseiro (mm)	Curso frontal (mm)	Ângulo de corte º	Peso aprox. (Kg)	Pot. motor principal (KW)	Dimensões (C×L×A) (mm)
CHS-4×2500	4	2500	10-550	800	1.5	3600	4	3000×1600×1600
CHS-4×3200	4	3200	10-550	800	1.5	5200	5.5	3800×1700×1750
CHS-4×4000	4	4000	10-550	800	1.5	6900	5.5	4600×1700×1750
CHS-6×2500	6	2500	10-550	800	1.5	5400	7.5	3200×1800×2050
CHS-6×3200	6	3200	10-550	800	1.5	6400	7.5	3800×1800×2050
CHS-6×4000	6	4000	10-550	800	1.5	9000	7.5	4600×1970×2050
CHS-6×5000	6	5000	10-800	1000	2	14000	11	5600×2400×2450
CHS-6×6000	6	6000	10-800	1000	2	18000	11	6600×2400×2450
CHS-8×2500	8	2500	10-550	800	1.5	5800	7.5	3000×1700×1750
CHS-8×3200	8	3200	10-550	800	1.5	7500	7.5	3800×1700×1750
CHS-8×4000	8	4000	10-550	800	1.5	9500	11	5000×1800×1900
CHS-8×5000	8	5000	10-800	1000	1.5	18000	11	5800×1800×1900
CHS-10×2500	10	2500	10-550	1000	1.5	6500	11	3000×1800×1750
CHS-10×3200	10	3200	10-550	800	1.5	8200	11	3800×1800×1750
CHS-10×4000	10	4000	10-550	800	1.5	10800	11	4600×1800×1750
CHS-12×2500	12	2500	10-550	800	2	9200	18.5	3200×1800×2050
CHS-12×3200	12	3200	10-550	800	1.5	11000	18.5	3800×1800×2050
CHS-12×4000	12	4000	10-550	800	2	13000	18.5	4600×1970×2050
CHS-12×5000	12	5000	10-800	800	2	16000	18.5	5600×2400×2450
CHS-12×6000	12	6000	10-800	1000	2	28000	18.5	6600×2400×2450
CHS-16×2500	16	2500	10-550	800	2	11000	22	3390×2155×2250
CHS-16×3200	16	3200	10-550	800	2	14500	22	4100×2320×2250
CHS-16×4000	16	4000	10-550	800	2	19800	22	4850×2320×2300
CHS-16×5000	16	5000	10-800	1000	2	24000	30	5880×2450×2450
CHS-16×6000	16	6000	10-800	1000	2	44000	30	6880×2450×2450
CHS-20×2500	20	2500	10-550	800	2.5	16500	22	3440×2330×2350
CHS-20×3200	20	3200	10-550	800	2.5	22500	30	4140×2360×2450
CHS-20×4000	20	4000	10-550	800	2.5	25000	30	4940×2390×2500
CHS-25×2500	25	2500	10-550	800	2.5	20000	30	3510×2350×2480
CHS-25×3200	25	3200	10-550	800	2.5	27000	37	4160×2500×2600
CHS-25×4000	25	4000	10-550	800	2.5	34000	37	4980×2650×2700

Máquinas

Tecnologia de Ponta em Corte e Dobra de Chapas.

Máquina Dobradeira ElétricaSérie PE

Máquina Dobradeira HíbridaSérie da PD

Máquina Dobradeira CNCSérie PB

Máquina Dobradeira CNCSérie PA

Dobradeira CNC para Alta Capac. e Oper. Tandem Série PB

Máquina Centro de Dobra daSérie FBA

Máquinas

Tecnologia Industrial que Transforma Resultados.

Máq. de Corte a Laser de Fibra c/ Mesa de Troca Série L

Máq. de Corte a Laser de Mesa Única Série LS

Máquina Guilhotina daSérie CHG

Máq. Guilhotina de Viga OscilanteSérie CHS

Tire suas dúvidas

Entre em contato agora mesmo pelo WhatsApp e tire suas dúvidas ou agende uma visita para conhecer mais sobre nossas Máquinas de Dobra e Corte!

Funcionamento: Segunda-feira à Sexta-feira, de 8H às 18H. Exceto feriados.

Máquina Dobradeira Elétrica
Série PE

Máquina Dobradeira Híbrida
Série da PD

Máquina Dobradeira CNC
Série PB

Máquina Dobradeira CNC
Série PA

Máquina Centro de Dobra da
Série FBA

Máquina Guilhotina da
Série CHG

Máq. Guilhotina de Viga Oscilante
Série CHS
